| 硝盐炉 |
|
|
*产品用途：
外热式硝盐炉用熔融液体介质加工工件，如硝盐类、碱类、油类及低熔点金属及合金等，硝盐炉加热工件，加热速度较快，氧化脱碳较轻，便于局部淬火、等温 淬火及多种化学热处理。产品用途： 外热式硝盐炉用熔融液体介质加工工件，如硝盐类、碱类、油类及低熔点金属及合金等，硝盐炉加热工件，加热速度较快，氧化脱碳较轻，便于局部淬火、等温 淬火及多种化学热处理。产品用途： 外热式硝盐炉用熔融液体介质加工工件，如硝盐类、碱类、油类及低熔点金属及合金等，硝盐炉加热工件，加热速度较快，氧化脱碳较轻，便于局部淬火、等温 淬火及多种化学热处理。
*产品结构：
外热式硝盐炉由炉体、不锈钢坩锅、电热元件和自动控温柜组成，使用硝盐进行零件淬火、回火加热、等温淬火冷却，液体化学热处理等多种工艺，炉体由型钢和钢板焊接而成，炉面采用冷轧钢板制成，炉衬采用节能超轻质高强度0.6g/cm3微珠耐火砖，夹层置硅酸铝纤维，炉衬与炉壳之间填充保温膨胀保温粉，整个结构为标准型节能炉衬，电阻丝采用较粗直径0Cr25Al5高温电阻丝绕成螺旋状按照均温布丝法，安置在炉衬的搁丝砖上，搁丝砖采用前部上翘20°防掉丝砖，电阻丝不易掉出。坩锅采用耐热不锈钢板密焊制成，并经过本厂X光探伤。在坩锅外两侧安装油多路进气不锈钢管，在坩锅内底部组成多孔喷流管道，使硝盐液快速循环翻腾，达到硝盐液内任何一点温度均匀一致，通过自动控温电柜的配合使用，可使淬火工件在很短时间内快速冷却到等温淬火所需要的任何工艺温度内自动恒温。
|
|

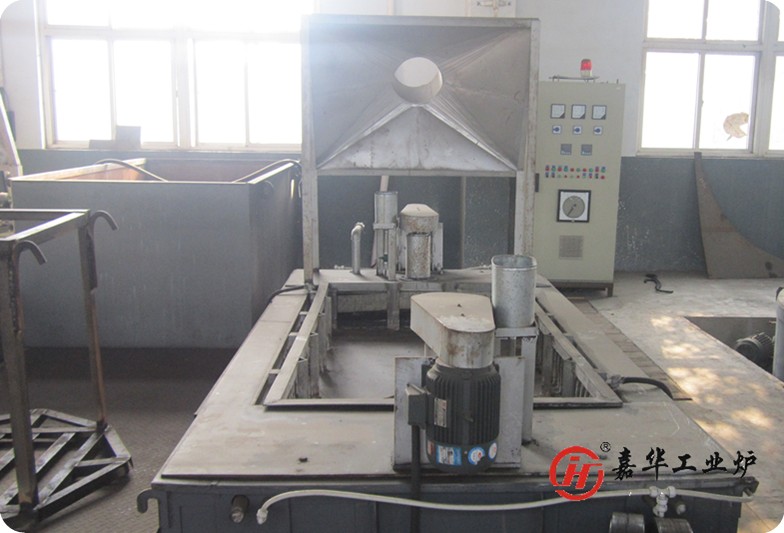

| 图片（1）350px*210px |
图片（2）350px*210px |
|
| 设备技术参数： |
|
参 数 名 称
|
单位
|
型 号
|
|
RTY-12-5
|
RTY-15-5
|
RTY-24-5
|
RTY-30-5
|
RTY-35-5
|
RTY-45-5
|
|
额 定 功 率
|
KW
|
12
|
15
|
24
|
30
|
35
|
45
|
|
额 定 电 压
|
V
|
3相/380V
|
3相/380V
|
3相/380V
|
3相/380V
|
3相/380V
|
3相/380V
|
|
最 高 温 度
|
℃
|
550
|
550
|
550
|
550
|
550
|
550
|
|
工 作 温 度
|
℃
|
0～550
|
0～550
|
0～550
|
0～550
|
0～550
|
0～550
|
|
加 热 区 数
|
区
|
1区
|
1区
|
1区
|
1区
|
1区
|
1区
|
|
坩埚尺寸
|
长
|
mm
|
300
|
450
|
300/500/400
|
500
|
600
|
500
|
|
宽
|
mm
|
400
|
450
|
500/500/500
|
500
|
500
|
700
|
|
高
|
mm
|
500
|
540
|
550/600/700
|
700
|
800
|
700
|
|
空炉升温时间
|
h
|
≤2.5
|
≤2.5
|
≤2.5
|
≤2.5
|
≤2.5
|
≤2.5
|
|
元件接法
|
Y
|
串
|
串
|
Y/△
|
Y/△
|
Y/△
|
Y/△
|
|
空炉损耗功率
|
KW
|
≤3
|
≤7
|
≤7
|
≤7
|
≤7
|
≤7
|
|
控 温 精 度
|
℃
|
±1
|
±1
|
±1
|
±1
|
±1
|
±1
|
|
炉温均匀性
|
℃
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
外形尺寸
|
长
|
mm
|
～920
|
～1070
|
920/1120/1020
|
～1120
|
～1220
|
～1120
|
|
宽
|
mm
|
～1020
|
～1070
|
1120/1120/1120
|
～1120
|
～1120
|
～1320
|
|
高
|
mm
|
～785
|
～825
|
855/855/985
|
～985
|
～1090
|
～990
|
|
最大装载量
|
Kg
|
吨
|
5吨
|
6吨
|
7吨
|
8吨
|
9吨
|
|
成套重量
|
Kg
|
1100
|
1500
|
1800/1950/1985
|
2200
|
2800
|
2600
|
|
| |
| |
|
|
| |
