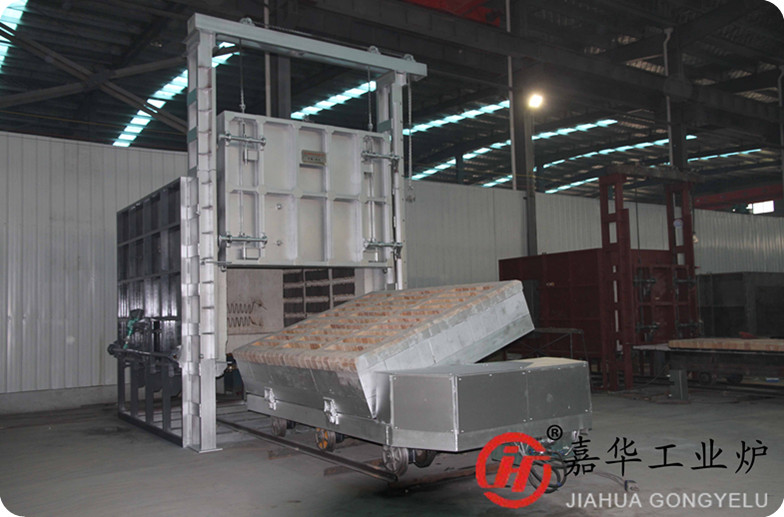

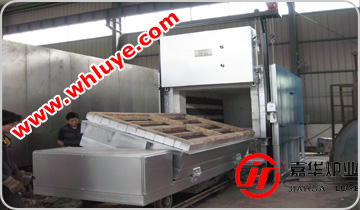

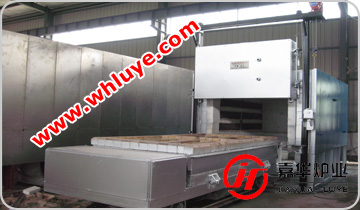

| 全纤维高锰钢翻转台车炉 |
|
※产品用途：RTF系列全纤维翻转式台车式电阻炉是我公司针对高锰钢行业设计开发的一种热处理电炉，便于产品淬火时入水速度快，使产品质量达到工艺要求。电炉采用超节能结构，节电80%。主要用于高铬、高锰钢铸件、球墨铸铁、轧辊、钢球、45钢、不锈钢等淬火、退火、时效以及各种机械零件热处理之用。
※ 产品结构：本系列电炉外壳有钢板和型钢焊接而成，台车由型钢及钢板焊接，台车通过与炉衬的软接触和沙封机构来减少热辐射及对流损失，有效保证炉体密封性。炉体底部与台车轻轨连为一体，用户不需要基础安装，放在水平地面与基础垫铁或膨胀螺丝固定即可使用。
炉衬：采用全纤维结构，相对砖式炉膛节能20～30%左右，采用优质长纤维刺毯为原料，使用专用设备制成300×300×300的规格，并在加工过程留有一定的压缩量，以保证模块在砌筑完毕后，每块陶瓷纤维块在不同方向膨胀，使模块之间互挤成无间隙的整体，达到完好蓄热效果，而且该产品施工方便快捷，均能直接固定于炉壳钢板的不锈钢锚圆钉上。与其它产品相比优点为低导热，低热容量，优良的腐蚀性能，优良的热稳定性及热抗震性、绝热性，并且锚固件设置于炉体冷面，提高了纤维的耐高温强度。
|
|
.jpg) |
 |
|
| 设备技术参数： |
|
参 数 名 称
|
单位
|
型 号
|
|
RTF-65-12
|
RTF-80-12
|
RTF-105-12
|
RTF-125-12
|
RTF-135-12
|
RTF-150-12
|
|
额 定 功 率
|
KW
|
65
|
80
|
105
|
125
|
135
|
150
|
|
额 定 电 压
|
V
|
380
|
380
|
380
|
380
|
380
|
380
|
|
最 高 温 度
|
℃
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
|
工 作 温 度
|
℃
|
0～1100
|
0～1100
|
0～1100
|
0～1100
|
0～1100
|
0～1100
|
|
加 热 区 数
|
区
|
1
|
1
|
1
|
1
|
1
|
1
|
|
工作 尺寸
|
长
|
mm
|
1200
|
1500
|
1800
|
2000
|
2000
|
2200/2000
|
|
宽
|
mm
|
600
|
750
|
900
|
1000
|
1000
|
1050/1200
|
|
高
|
mm
|
450
|
600/650
|
650
|
700
|
800
|
750/800
|
|
空炉升温时间
|
h
|
≤2.0
|
≤2.0
|
≤2.0
|
≤2.0
|
≤2.0
|
≤2.0
|
|
元件接法
|
Y
|
Y/△
|
Y/△
|
Y/△
|
Y/△
|
Y/△
|
Y/△
|
|
空炉损耗功率
|
KW
|
≤7
|
≤7
|
≤7
|
≤9
|
≤5
|
≤7
|
|
控 温 精 度
|
℃
|
±1
|
±1
|
±1
|
±1
|
±1
|
±1
|
|
炉温均匀性
|
℃
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
外形尺寸
|
长
|
mm
|
～2200
|
～2500
|
～2800
|
～3000
|
～3000
|
～3200
|
|
宽
|
mm
|
～1600
|
～1800
|
～1800
|
～1900
|
～1900
|
～1950
|
|
高
|
mm
|
～1950
|
～2100/2150
|
～2100
|
～2000
|
～2100
|
～2100
|
|
最大装载量
|
Kg
|
0.8吨
|
1.5吨
|
2.5吨
|
3吨
|
4.5吨
|
5吨
|
|
成套重量
|
Kg
|
3吨
|
4吨
|
4.6吨
|
5吨
|
6吨
|
6吨
|
|
| |
| |
|
|
| |
