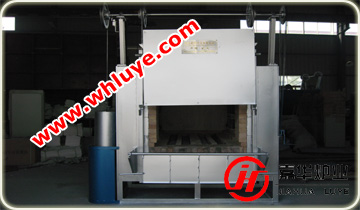

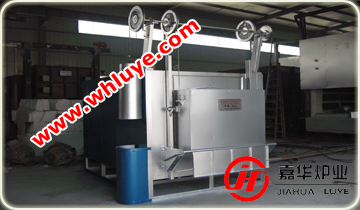

| 全纤维中温箱式电炉 |
|
|
※产品用途： RX3系列950℃高温箱式炉是国家标准节能型箱式炉，主要供合金钢制品、各种金属零件在氧化气氛下正火、淬火、退火、回火等热处理之用。
※ 产品结构：电炉由炉壳、炉衬、加热元件、炉门及控制柜等部件组成。炉壳由型钢及钢板焊接而成，炉衬由0.6的超轻质节能耐火保温砖及硅酸铝耐火纤维等砌筑而成；炉壳与炉衬硅酸铝夹层之间填充膨胀保温粉；炉门一侧有一平衡垂重桶调节炉门重量，如发现炉门过重或 过轻时用碎铁调节平衡桶重量。加热元件是由高电阻合金丝绕制成螺旋状，安置在炉膛二侧，炉底后墙及炉门上。被加热工件放在炉膛内的炉底板上，炉门的升降是通过手摇链轮或机械传动来进行的，在炉顶上设有二支热电偶，一支作为检测炉温用，另一支作为超温保护用。特别指出箱式炉当作简易保护气氛使用时，750℃以下严禁滴液。
|
|
.jpg) |
.jpg) |
|
设备技术参数： |
|
参 数 名 称
|
单位
|
型 号
|
|
RX3-15-9
|
RX3-30-9
|
RX3-45-9
|
RX3-60-9
|
RX3-75-9
|
|
额 定 功 率
|
KW
|
15
|
30
|
45
|
60
|
75
|
|
额 定 电 压
|
V
|
380
|
380
|
380
|
380
|
380
|
|
最 高 温 度
|
℃
|
950
|
950
|
950
|
950
|
950
|
|
工 作 温 度
|
℃
|
950
|
950
|
950
|
950
|
950
|
|
相 数
|
相
|
单
|
3
|
3
|
3
|
3
|
|
工作 尺寸
|
长
|
mm
|
650
|
950
|
1200
|
1500
|
1800
|
|
宽
|
mm
|
300
|
450
|
600
|
750
|
900
|
|
高
|
mm
|
250
|
350
|
400
|
450
|
550
|
|
空炉升温时间
|
h
|
≤2.0
|
≤2.0
|
≤2.5
|
≤2.5
|
≤2.5
|
|
元件接法
|
Y
|
串
|
Y/△
|
Y/△
|
Y/△
|
Y/△
|
|
空炉损耗功率
|
KW
|
≤3
|
≤5
|
≤7
|
≤9
|
≤12
|
|
控 温 精 度
|
℃
|
±1
|
±1
|
±1
|
±1
|
±1
|
|
炉温均匀性
|
℃
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
外形尺寸
|
长
|
mm
|
～1450
|
～1920
|
～2240
|
～2600
|
～3030
|
|
宽
|
mm
|
～1300
|
～1620
|
～1930
|
～2180
|
～2350
|
|
高
|
mm
|
～1790
|
～2140
|
～2190
|
～2240
|
～2440
|
|
最大装载量
|
Kg
|
80
|
200
|
400
|
700
|
1200
|
|
重 量
|
Kg
|
～1100
|
～2000
|
～2500
|
～4500
|
～5200
|
|
| |
| |
|
|
| |
