| 井式气体氮化炉 |
|
|
※设备用途：
RN系列井式气体氮化炉属标准节能型周期作业炉。主要供各种钢制机械零件、汽车曲轴、汽车活塞环、摩托车刹车片、模具等进行气体氮化热处理之用，使用温度：650℃。
※设备特点：
★电炉设有热风循环装置，可使炉罐内的气氛及温度均匀；
★因设有气氛保护，所以工作无变形、无氧化，节省原材料；
★炉罐盖的升降采用电动液压装置，炉罐盖升降平稳、无抖动；
★炉罐、装料筐、风扇等采用耐热合金钢，使用寿命长；
★电炉设有快速冷却装置，可根据需要快速冷却；
★电炉设有连锁保护装置，可防止因误操作而发生的故障及事故；
★无污染，环保效益好。
※结构简介：
RN系列井式气体氮化炉属节能型气体氮化炉，采用节能炉衬双水冷炉罐盖， 真空橡胶密封以及上下二区拉温或多区控温。使电炉保温性， 炉温均匀性， 密封性，渗氮速度都有很大提高， 炉型与国际标准一致。 本系列井式气体氮化炉的外壳由钢板及型钢焊接而成，炉衬由超轻质， 高强度0.6g／cm3节能耐火砖砌成， 炉衬外层夹置硅酸铝纤维，然后填充膨胀蛭石粉保温。 加热元件由高温电阻丝绕成螺旋状，安装在炉衬的搁砖上，在炉膛中安有不锈钢炉罐。炉盖上安装有双头不锈钢滴注器供滴注甲醇， 使炉内温度气氛均匀。炉盖上装有取样管、排气管、 炉罐侧壁上部的输入管可供氨气输入用， 炉罐与炉盖采用水冷真空橡胶密封，并装有压紧螺拴。 炉内废气是通过排气管排出炉外。
|
|

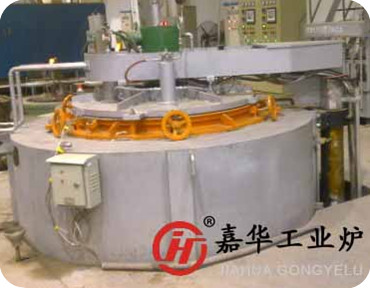

| 图片（1）350px*210px |
图片（2）350px*210px |
|
| 设备技术参数： |
|
参 数 名 称
|
单位
|
型 号
|
|
RN2-20-6
|
RN2-35-6
|
RN2-45-6
|
RN2-60-6
|
RN2-80-6
|
RN2-90-6
|
|
额 定 功 率
|
KW
|
20
|
35
|
45
|
60
|
80
|
90
|
|
额 定 电 压
|
V
|
380
|
380
|
380
|
380
|
380
|
380
|
|
最 高 温 度
|
℃
|
650
|
650
|
650
|
650
|
650
|
650
|
|
工 作 温 度
|
℃
|
0~650
|
0~650
|
0~650
|
0~650
|
0~650
|
0~650
|
|
加 热 区 数
|
区
|
1
|
1
|
1
|
1
|
2
|
2
|
|
工作尺寸
|
直径
|
mm
|
ø400
|
|
|
|
ø900
|
ø900
|
|
高
|
mm
|
550
|
650
|
900
|
900
|
1200
|
1400
|
|
空炉升温时间
|
h
|
≤2
|
≤2
|
≤2
|
≤2
|
≤2
|
≤2
|
|
元件接法
|
Y
|
串联
|
Y
|
Y
|
YY
|
YY
|
YY
|
|
空炉损耗功率
|
KW
|
≤5
|
≤9.6
|
≤12
|
≤15
|
≤20
|
≤24
|
|
控 温 精 度
|
℃
|
±1
|
±1
|
±1
|
±1
|
±1
|
±1
|
|
炉温均匀性
|
℃
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
外形尺寸
|
外径
|
mm
|
ø1450
|
ø1560
|
ø1560
|
ø1700
|
ø1800
|
ø1800
|
|
高
|
mm
|
2300
|
2300
|
2600
|
2860
|
2860
|
2960
|
|
最大装载量
|
Kg
|
180
|
250
|
320
|
650
|
950
|
1500
|
|
成套重量
|
Kg
|
700
|
980
|
1200
|
1800
|
2600
|
3200
|
|
| |
| |
|
|
| |
